大华河南代理・技术干货:门禁系统接线实操指南

大华河南代理・技术干货】门禁系统最基础也是最重要的功能,就是控制门锁的开关。目前市面上的门锁一般有磁力锁、电插锁以及电机锁。我们在拿到门禁设备以及这些锁的时候,看到这么多的接口,往往会无从下手,不知道如何将门禁设备以及锁具进行连接。不用担心,看完以下内容,你就能够独自完成锁具的接线。

首先我们先对锁具进行一个简单介绍,通常阳极锁为断电开锁,阴极锁以及电机锁为通电开锁。今天我们主要讲解门禁一体机和锁具的单向鉴权方式接线,包括门禁一体机控锁方案、门禁电源控锁方案。

一、门禁一体机控锁方案:

门禁一体机直接控制锁的开关,顾名思义,门禁一体机的开关量输出直接给到锁具,进行开关门的控制,我们可以通过以下接线方式进行接线。

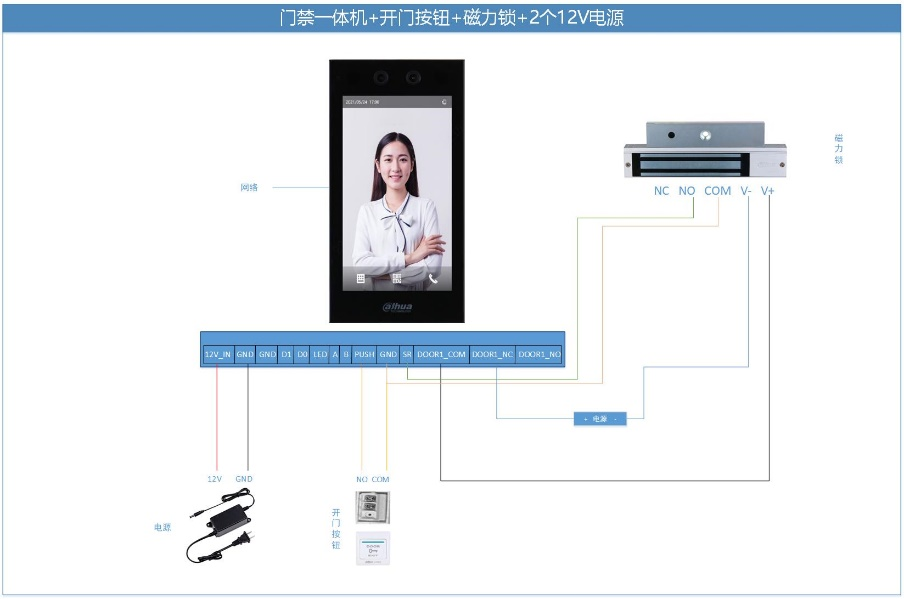

磁力锁 接线方式

门禁一体机的DOOR_NC接到磁力锁的正极,磁力锁的负极接到外接电源的负极,外接电源的负极接到门禁一体机的DOOR_COM。如需要在平台客户端知道真实的门状态,则还需要将磁力锁的反馈NO,COM,接到门禁一体机的SRGND

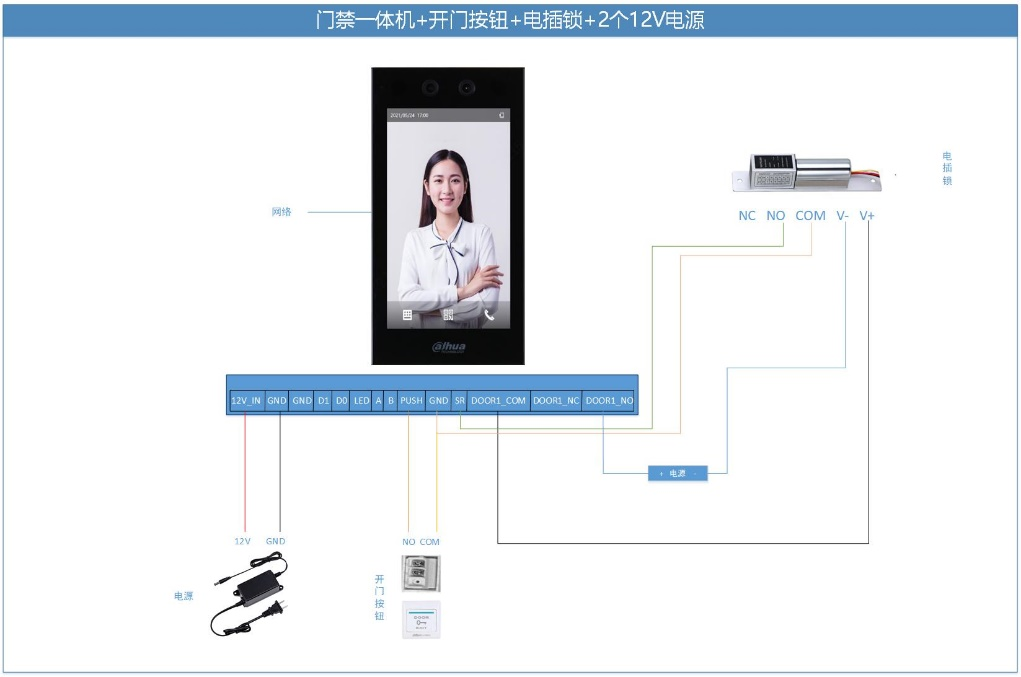

电插锁 接线方式

门禁一体机的DOOR_NO接到外接电源的正极,外接电源的负极接到电插锁的负极,电插锁的正极接到门禁一体机的DOOR_COM,如需要在平台客户端知道真实的门状态,则还需要将磁力锁的反馈NO,COM,接到门禁一体机的SRGND

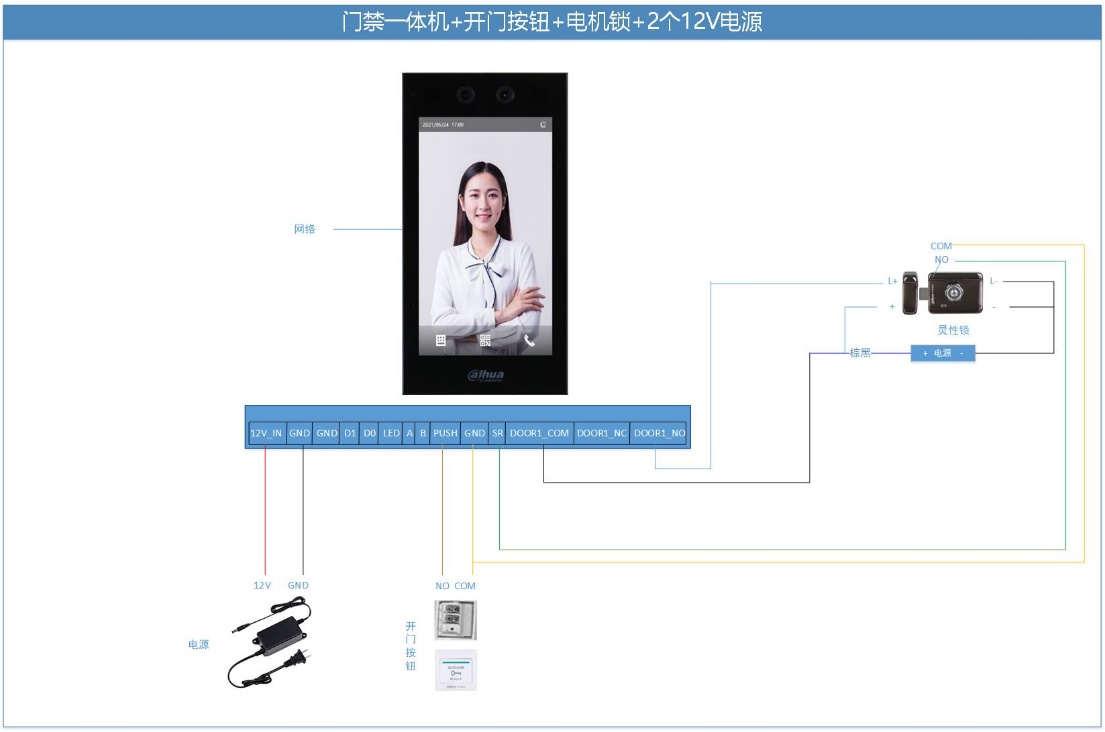

电机锁 接线方式

将外接电源的正极连接到电机锁的正极,将外接电源的负极连接电机锁的电源负极。将门禁一体机的DOOR_NO,DOOR_COM和电机锁的L+,L-连接


二、门禁电源控锁方案

门禁电源控锁方案,是通过门禁电源来控制门锁的开关。通常是门禁电源收到门禁一体机给的开关量信号之后,再来控制开关门。此方案可节省施工成本,同时系统也将更稳定。

门禁一体机通过DOOR_NODOOR_COM接到门禁电源的PUSH-GND中。

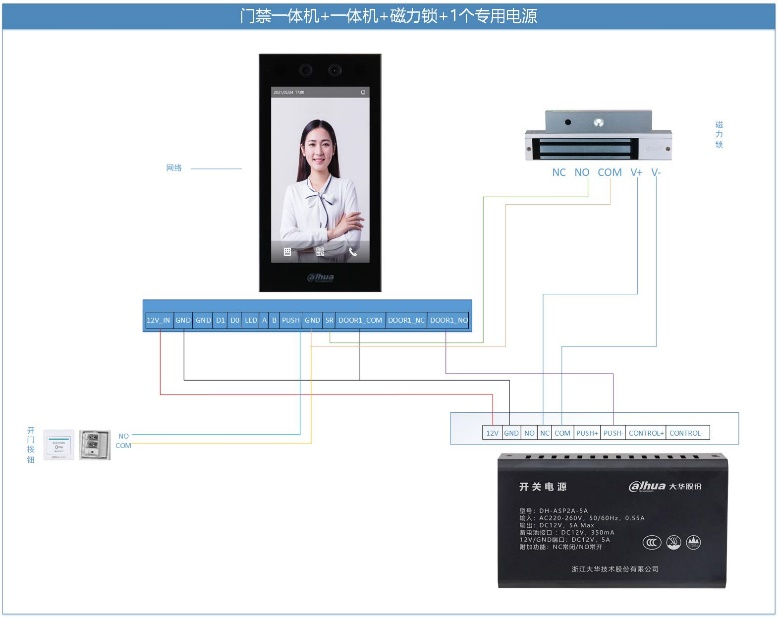

磁力锁 接线方式

门禁电源的NC接磁力锁的正极,磁力锁的负极接门禁电源的COM


电插锁 接线方式

门禁电源的NO接电插锁的正极,电插锁的负极接门禁电源的COM

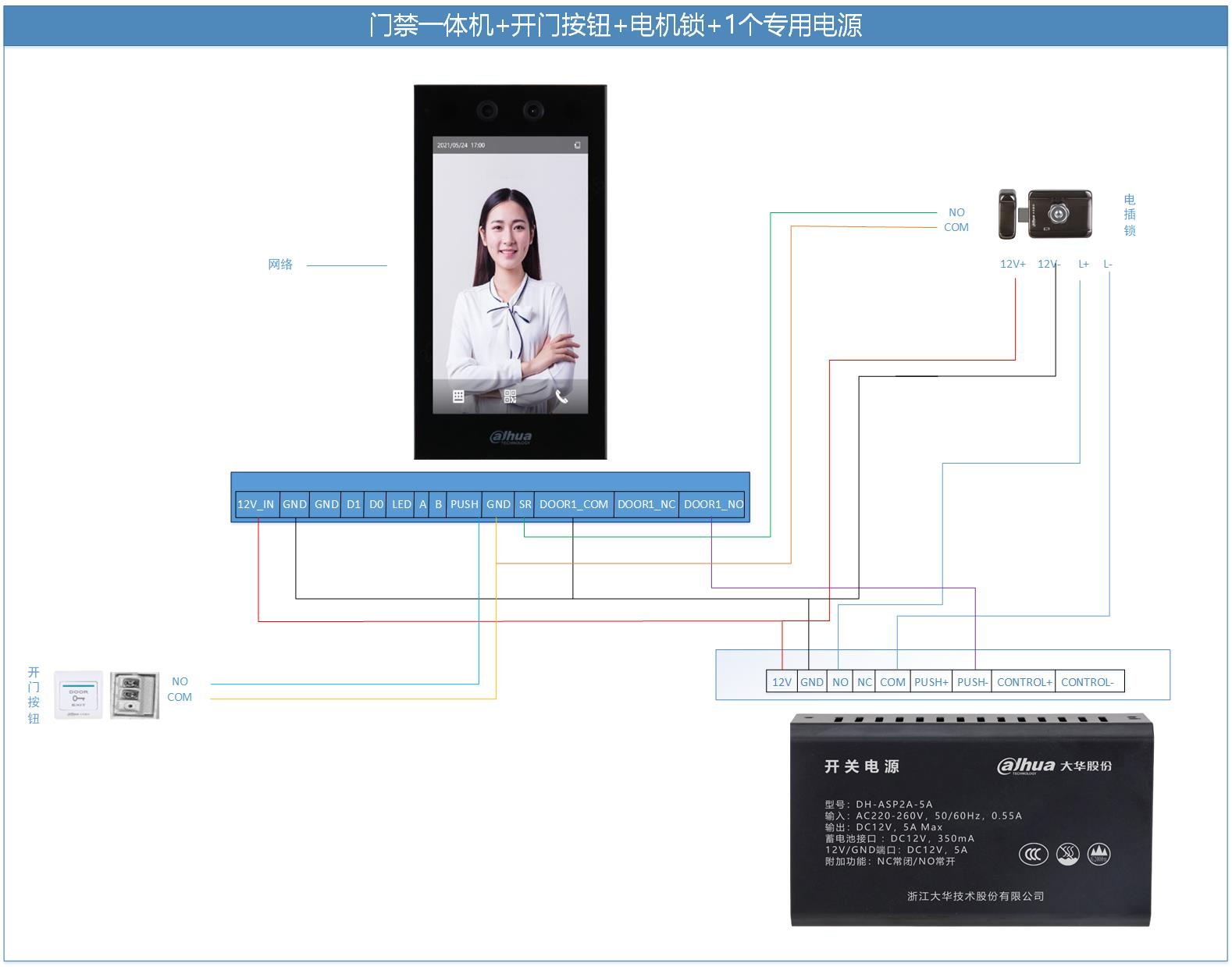

电机锁 接线方式

门禁电源的NO接电机锁的L+,电插锁的L-接门禁电源的COM。同时,门禁电源的12V,GND接电插锁的12V+,12V-

06.png 06.png

看完这些,大家对单向验证的接线已经有了初步认知,还有不明白的欢迎咨询我们!
